Tam Vakumlu Gaz Klorlama Tesisleri Tasarımı

1. Amaç, Kapsam ve Dayanak

Su arıtma tesislerinde gaz klorlama süreçlerinin yönetimi, yalnızca teknik bir operasyon değil; operasyonel süreklilik, personel güvenliği ve yasal risk yönetimi arasındaki stratejik dengeyi temsil eder. Klor gazının yüksek korozif karakteri ve toksisite düzeyi, tesis tasarımının uluslararası standartlar ve yerel mevzuatla tam uyumlu bir "savunma derinliği" oluşturmasını zorunlu kılar. Bu yönetmelik, dezenfeksiyon süreçlerinin kesintisiz idamesini sağlarken, olası sızıntı senaryolarında yasal ve çevresel riskleri minimize etmek üzere teknik ve idari protokolleri belirler.

2. Klorlama Binası Fiziksel Tasarım ve Yerleşim Kriterleri

Klorlama binasının fiziksel tasarımı, proaktif bir kaza önleme stratejisinin ilk bariyeridir. Yapısal tasarımın temel amacı, sızıntı durumunda gazın yayılımını kontrol altına almak ve acil müdahale ekiplerine güvenli operasyon sahası tanımaktır.

Tebliğ MADDE 14 uyarınca klorlama binasında bulunması zorunlu olan bölümler hiyerarşik olarak şöyledir:

• Klor Tankları Depolama Odası: Dolu ve boş silindirlerin muhafazası.
• Klorlama Odası: Vakum regülatörleri ve dozaj ekipmanlarının bulunduğu alan.
• Klor Kumanda Kontrol Odası: SCADA ve izleme sistemlerinin bulunduğu yönetim merkezi.
• Yedek Malzeme Odası: Bakım ve İSG ekipmanlarının depolanması.
• İSG ve Hijyen Alanları: Tuvalet, acil duş ve göz yıkama spreyi üniteleri.

Kritik Yapısal Parametreler (DIN 19606 ve Tebliğ Sentezi):

• Sıcaklık Kontrolü: Klor gazının silindir içinde sıvılaşarak dozaj problemlerine (klor şoku) yol açmaması için oda sıcaklığı minimum 15°C olmalıdır. Kış aylarında veya duruşlarda sıcaklığın asla 10°C altına düşmesine izin verilmez.
• Havalandırma Stratejisi: Klor gazı havadan ağır olduğu için havalandırma menfezleri zemin seviyesinde olmalı; aspirasyon sistemi gazı doğrudan nötralizasyon ünitesine yönlendirmelidir.
• Erişim ve Tahliye: Her bölümün doğrudan dışarıya açılan ve dışa doğru açılan ayrı çıkış kapıları bulunmalıdır. Yetkisiz girişler tel çit ve kamera sistemiyle engellenmelidir.

Bina güvenliğinin sağlandığı bu altyapı, seçilen ekipmanların tam vakum prensibiyle entegre edilmesiyle operasyonel bütünlüğe ulaşır.

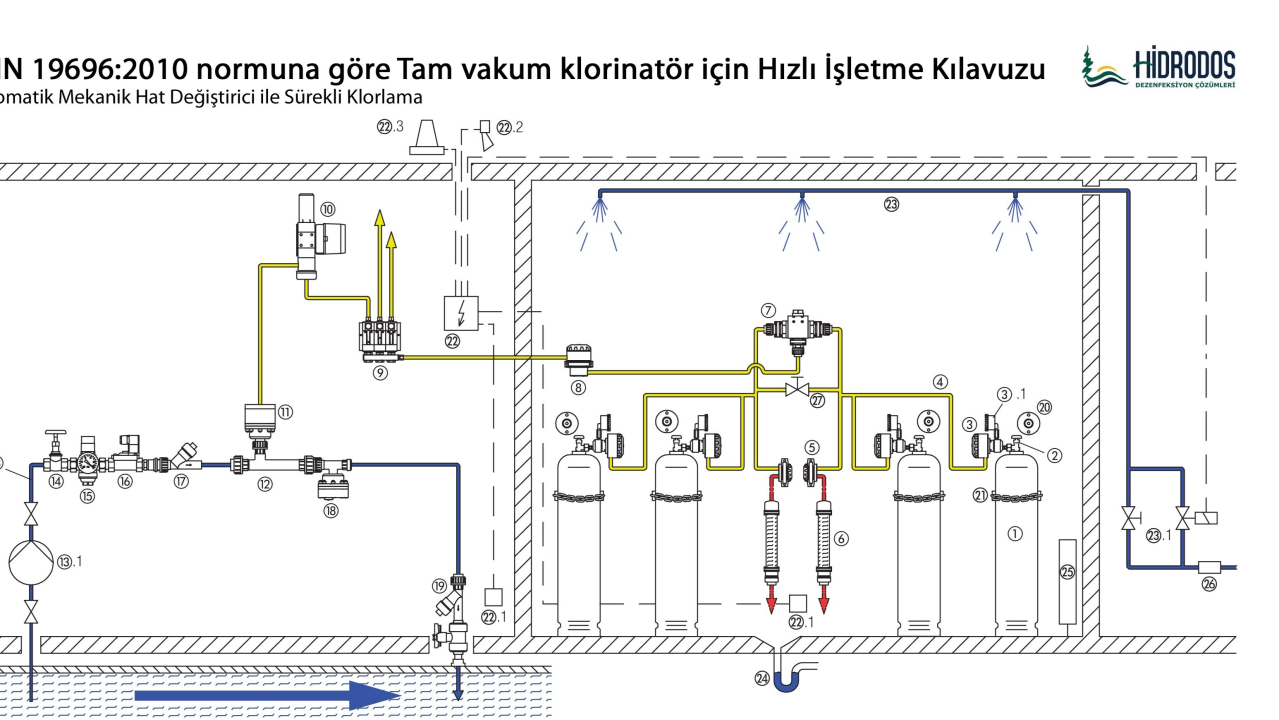

3. Tam Vakumlu Klorlama Sistem Bileşenleri ve Fonksiyonel Analiz

Tam vakum teknolojisi, klorun silindir vanasından sonraki tüm hatlarda atmosferik basıncın altında taşınmasını sağlar. Bu yöntem, borulama sistemindeki olası bir kırılma veya sızıntıda gazın dışarı çıkması yerine sisteme hava girmesini sağlayarak ejektör vakumunu keser ve gaz akışını mekanik olarak durdurur.

Ana Güvenlik Bileşenleri ve Fonksiyonları:

• Vakum Regülatörü (DIN 19606): Silindir vanasına doğrudan monte edilir. İçerdiği "Bakiye Basınç Güvenlik Düzeneği" (Residual Pressure Safety Device) sayesinde silindir içinde hafif bir pozitif basınç bırakarak silindire nem girişini ve dolayısıyla iç korozyonu engeller.
• Ejektör ve Çekvalf: Su basıncıyla vakum oluşturur. Entegre çekvalf, suyun klor gazı hattına geri kaçmasını engelleyerek korozyon riskini minimize eder.
• Acil Kapama Vanası: Gaz kaçağı algılandığında yaklaşık 1 saniye içinde silindir vanasını fiziksel olarak kapatır. Monel ve PTFE malzemeden üretilmiş olup, "Kapalı Akım Prensibi" ile elektrik kesintilerinde dahi tam güvenli kapanma sağlar.
• Gaz Kaçak Dedektörleri : Ortamdaki kloru sürekli izler. Sızıntı durumunda alarm sirenlerini (22.2) ve uyarı lambalarını (22.3) devreye sokarak sistemi kapatır.

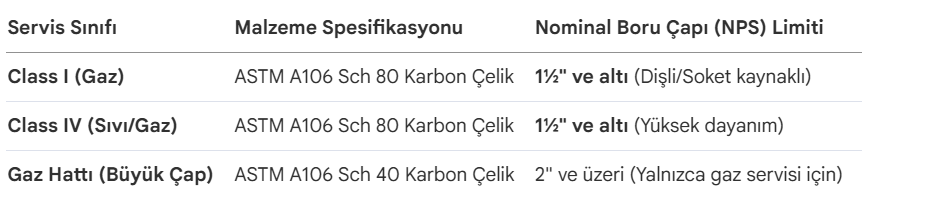

Borulama ve Malzeme Seçim Kriterleri:

Kaynak: Chlorine Institute Pamphlet 6

Kritik Uyarı: Kuru klor servisinde Titanyum kullanımı kesinlikle yasaktır; titanyum kuru klorla temas ettiğinde kendiliğinden tutuşabilir. Titanyum yalnızca ıslak klor uygulamalarında (ejektör sonrası) tercih edilmelidir.

4. Operasyonel İşletme ve Güvenli Silindir Değişim Prosedürleri

Standart operasyon prosedürleri, karmaşık teknik sistemlerde insan hatasından kaynaklı "tek hata noktası" risklerini yönetmek için tasarlanmıştır.

Teknik İşletme Talimatnamesi (DIN 19606):

1. Devreye Alma (Start-up): Ejektör servis suyu vanaları açılır. Vakum teyit edildikten sonra klor silindir vanası çok yavaşça açılır, sızdırmazlık kontrolü yapılır, ardından vana tam açılıp bir tur geri kapatılır. Bu, acil durumda vananın sıkışmadan hızlıca kapatılabilmesini sağlar.
2. Uzun Süreli Durdurma (Kış Arası): Hatlar bakiye klordan arındırılır ve azot veya kuru hava ile 5 dakika süpürülür. DIN 19606 Madde 3.8 uyarınca, vanaların her iki yöne de rahat hareket edebilmesi için tüm vanalar orta pozisyona (mid-position) getirilmelidir.
3. Tahliye ve Azot Triklorür Riski: Sistem boşaltılırken, hatlarda birikebilecek Azot Triklorür (NCl3) konsantrasyonuna karşı dikkatli olunmalıdır; bu bileşik patlayıcı karakterdedir (Pamphlet 6, 2.1 i).

Güvenli Silindir Değişimi:

• Vakum Kontrolü: Değişimden önce vana kapatılmalı ve ejektör yardımıyla hat vakum altında 5 dakika tahliye edilmelidir.
• Conta ve Tork: Her değişimde mutlaka yeni conta kullanılmalıdır. Flanşlı bağlantılarda cıvatalar Pamphlet 6 uyarınca eşit ve üniform bir torkla sıkılmalıdır.
• Sızdırmazlık Testi: Bağlantı sonrası amonyak buharı ile test yapılmalı; beyaz duman (Amonyum Klorür) oluşumu gözlenirse işlem durdurulmalıdır.

5. Gaz Kaçakları ve Klor Nötralizasyon (Scrubber) Sistemleri

Klor gazı, düşük konsantrasyonlarda dahi solunum yollarında kalıcı hasar bırakan toksik bir ajandır. Nötralizasyon sistemi, tesisin çevresel mevzuat uyumunun ve bölge güvenliğinin son kalesidir.

Kimyasal Reaksiyon ve Termal Risk Analizi: Nötralizasyon, klorun Sodyum Hidroksit (NaOH) çözeltisiyle reaksiyona girerek sodyum hipoklorit ve tuza dönüşmesi esasına dayanır:

Bu reaksiyon ekzotermiktir (-626 Btu/lb klor) (-347,8kcal/kg). Aşırı Klorlama (Overchlorination) durumunda, NaOH tükendiğinde reaksiyon katalitik bir hal alarak şiddetli (violent) bir dekompozisyona ve kontrolsüz ısınmaya yol açabilir.

Sistem Bileşenleri ve Malzeme Seçimi:

• Isı Yönetimi (Heat of Dilution): %50'lik NaOH çözeltisi %20'ye seyreltilirken, 80°F (26,7°C) su kullanımı durumunda sıcaklık 120°F (48,9°C)'a kadar yükselebilir. Bu başlangıç ısısı, scrubber'ın toplam klor emme kapasitesini etkiler.
• Malzeme Seçimi: Yıkama kulesi FRP veya PVC kaplı çelikten imal edilmelidir. Sirkülasyon pompalarında Titanyum kullanılabilir ancak bu ekipmanların sadece ıslak çözeltiyle temas ettiğinden emin olunmalıdır; kuru klorla temas yangın riskidir.
• Kontrol: pH tek başına yeterli bir gösterge değildir; sistem ORP (Oksidasyon-Redüksiyon Potansiyeli) ile desteklenmelidir.

--------------------------------------------------------------------------------

6. Periyodik Bakım, Denetim ve İş Sağlığı Güvenliği (İSG)

Önleyici bakım, ekipman ömrünü uzatmanın ötesinde, olası sızıntıların kök nedenlerini ortadan kaldıran stratejik bir varlık yönetim sürecidir.

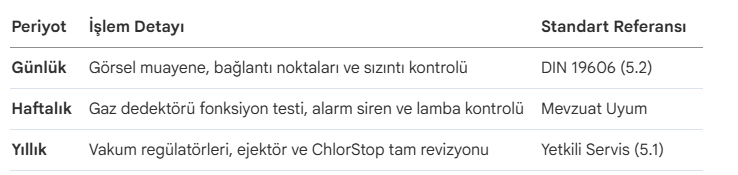

Denetim ve Bakım Matrisi (DIN 19606 & Tebliğ Sentezi):

İSG ve Güvenlik Donanımı Protokolleri:

• Solunum Koruması: Klorlama odasına her girişte, ortamda gaz olmasa dahi bağımsız solunum aparatı veya uygun gaz maskesi takılması zorunludur.
• Acil Durum İstasyonları: Acil duşlar ve göz yıkama spreyleri, Tebliğ MADDE 14 gereği her an çalışır durumda ve erişilebilir olmalıdır.
• Kayıt Disiplini: Tüm bakım faaliyetleri, silindir değişimleri ve kimyasal dozaj miktarları "Tesis İşletme Defteri"ne titizlikle işlenmelidir.

Yönetmeliğin etkinliği, teknik donanım kadar personelin operasyonel disiplinine ve sürekli izleme protokollerine olan bağlılığına dayanmaktadır. Kayıt tutulmayan veya önleyici bakımı aksatılan her sistem, teknik tasarımından bağımsız olarak güvensiz kabul edilir.

Bu belgenin kapsamı, 31061 sayılı "İçme Suyu Arıtma Tesisleri Teknik Usuller Tebliği" Madde 1 ve 2 uyarınca; yerüstü ve yeraltı kaynaklarından temin edilen suların arıtılması için inşa edilen tesislerin tasarımı, normları ve işletme usullerini kapsar.

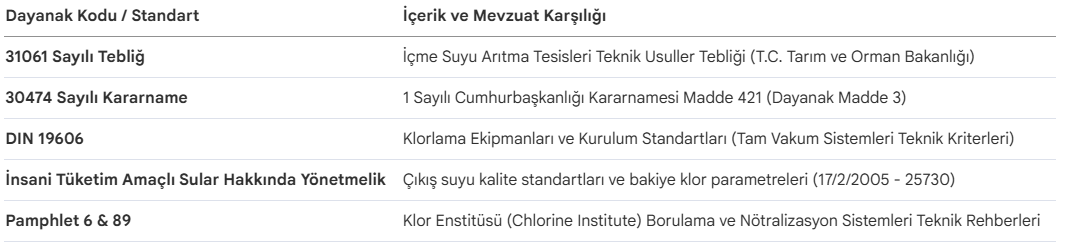

Yönetmeliğin dayandığı yasal ve teknik çerçeve aşağıda detaylandırılmıştır:
