Piston Diyaframlı Pompalar: Mühendislik Seçim ve Uygulama Rehberi

1. Giriş ve Teknolojik Tanımlama

Piston diyaframlı pompalar, endüstriyel akışkan transfer süreçlerinde sızdırmazlık ve hassasiyeti bir araya getiren ileri düzey pozitif deplasmanlı (pozitif yer değiştirmeli) sistemlerdir. Bu teknoloji, bir pistonun mekanik hareketini hidrolik bir ara sıvı vasıtasıyla esnek bir diyaframa ileterek, transfer edilen akışkanın mekanik parçalarla temasını tamamen keser. Pistondan diyaframa enerji ileten hidrolik yağın basınç denge sistemi (diyafram limiter, relief valve konumu) piston diyaframlı pompaların en kritik tasarım farkıdır. Bu yapı, hem mikro düzeyde hassas dozajlama hem de aşırı aşındırıcı maden çamurlarının taşınmasında operasyonel güvenilirliğin belkemiğini oluşturur.

Mühendislik perspektifiyle Piston Diyaframlı Pompa teknolojisinin sunduğu temel avantajlar şunlardır:

• Modüler Esneklik: Simetrik gövde tasarımı sayesinde piston flanşının saha gereksinimlerine göre sağ veya sol tarafa monte edilebilmesi.
• Yüksek Operasyonel Kullanılabilirlik: Krank mili tahrikli (crankshaft driven) mekanizmalar sayesinde ağır hizmet şartlarında bile kesintisiz çalışma.
• Optimize Edilmiş Toplam Mülkiyet Maliyeti (TCO): Kompakt tasarım ve rasyonel parça yapısı ile minimum yedek parça stok ihtiyacı.
• Sistem Güvenliği: Entegre ve kapasiteyle tam uyumlu basınç tahliye valfleri ile aşırı basınç risklerine karşı tam koruma.

2. Çalışma Prensibi ve Yapısal Bileşenler

Piston diyaframlı pompalar, tahrik ünitesinden aldığı mekanik enerjiyi akışkan enerjisine dönüştürürken diyaframı hidrolik bir bariyer olarak kullanır. Bu sistemlerde tahrik mekanizması, uygulama ölçeğine göre iki temel mühendislik yaklaşımıyla tasarlanır:

• Hassas Sistemler: Piston flanşı ve diyafram, düşük debili ve yüksek hassasiyetli çevrimler için optimize edilmiştir.
• Ağır Hizmet Mekanizmaları: Krank mili tahriki, yüksek tork ve basınç gereksinimlerini karşılar. Burada mühendislik seçimi silindir etkisine göre değişir:TZPM (Triplex): Üç silindirli, tek etkili (single-acting) yapı; sürekli akış ve düşük pulsasyon için tercih edilir.ZPM (Duplex): İki silindirli, çift etkili (double-acting) yapı; yüksek basınçlı çamur transferinde maksimum verimlilik sağlar.

Ana Bileşenler:

• Diyafram: Akışkan sızdırmazlığını sağlayan, yorulma direnci yüksek elastomer veya PTFE yapı.
• Valf Grubu: Emme ve basma yönlü akışı kontrol eden, aşınmaya dirençli bilyalı veya konik valfler.
• Krank Mili ve Tahrik Ünitesi: Mekanik çevrimi sağlayan ana motor ve dişli kutusu.
• Basınç Tahliye Valfi: Pompa ve boru hattını mekanik hasarlardan koruyan kritik emniyet bileşeni.

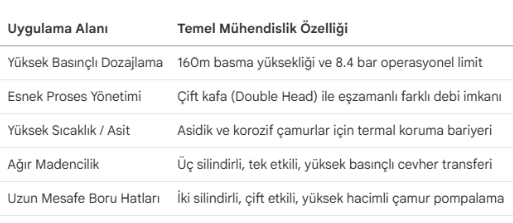

3. Pompa Tipleri ve Uygulama Alanları

Piston Diyaframlı Pompa teknolojisi, market spektrumunda hassas mikro-dozajlamadan devasa maden boru hatlarına kadar geniş bir yelpazede konumlanır.

Hassas Dozajlama ve Endüstriyel Çözümler

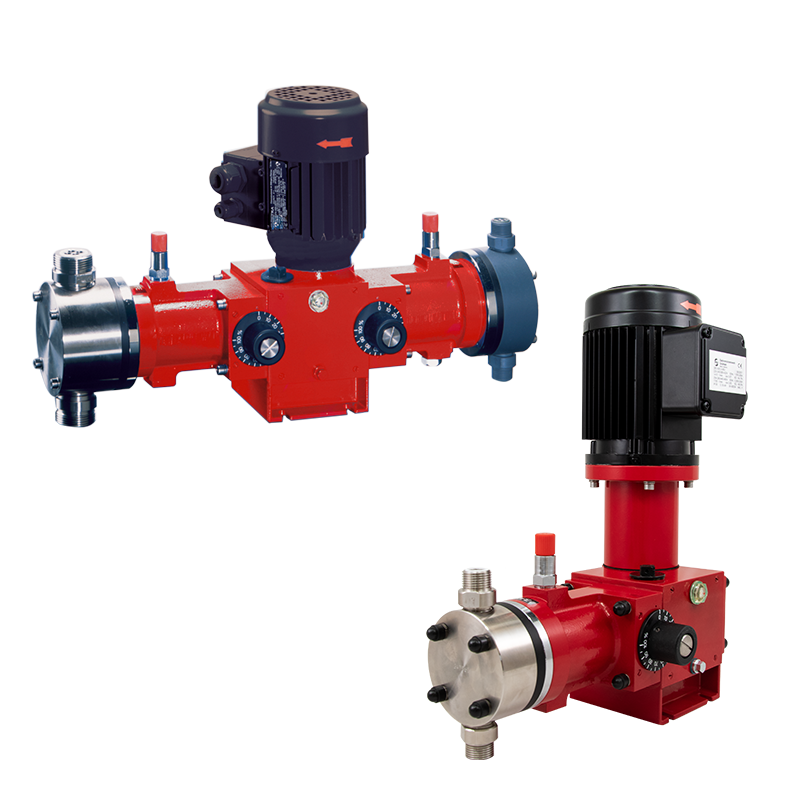

Bu segmentte sürekli veya kesintili dozajlama ön plandadır. Çift kafalı pompa modelleri, aynı veya farklı kapasitede ikinci bir dozaj ünitesinin eklenmesine izin vererek sistem esnekliğini maksimuma çıkarır. Ayrıca yüksek basınç gereksinimleri ve yüksek viskoziteli akışkanlar için varyantları mevcuttur.

4. Mühendislik Seçim Kriterleri

Bir tasarım mühendisi için Piston Diyaframlı Pompa seçimi, sadece debi ve basınçtan ibaret değildir; akışkan dinamiği ve malzeme bilimi arasında bir denge kurulmalıdır:

• Akışkan Karakteristiği: Viskozite, yoğunluk ve katı madde oranı (süspansiyonlar) doğrudan model seçimini etkiler.
• Basınç ve Sıcaklık Kararlılığı: Akışkanların fiziksel özellikleri basınç ve sıcaklık altında değişebilir. Bileşenlerin kararlılığının bu değişimlere uygunluğu (donma ve kaynama noktaları arası çalışma aralığı) doğrulanmalıdır.
• Malzeme Uyumluluğu: Hidrolik parçalar, contalar ve yağlayıcılar, dozajlanan medya ile tam uyumlu olmalıdır. Malzeme uygunluğuna dair sorumluluk tamamen kullanıcıya aittir; bu noktada üreticinin sunduğu "Resistivity/Compatibility Chart" (Direnç Listesi) kılavuz olarak kullanılmalıdır.
• Yasaklı Medya: Bu pompalar gaz halindeki akışkanlar, radyoaktif maddeler ve yanıcı akışkanlar için kesinlikle kullanılmamalıdır.

5. Hidrolik ve Elektriksel Kurulum Gereksinimleri

Doğru kurulum, cihazın servis ömrünü doğrudan belirler. Hatalı kurulumlar sadece performansı düşürmez, aynı zamanda garanti kapsamını da geçersiz kılar.

Kritik Kurulum Adımları

• Hidrolik Hatlar: Emme ve basma hatları akışkanın viskozitesine göre boyutlandırılmalıdır. Hatların bükülmesi, NPSH (Net Pozitif Emme Yükü) hesabının ihmal edilmesi veya yanlış malzeme seçimi kavitasyona ve verim kaybına yol açar.
• Elektrik Güvenliği: Cihaz mutlaka koruyucu toprak hattına (protective earth) sahip, GFCI (Toprak Hatası Devre Kesici) korumalı bir sistem üzerinden bağlanmalıdır. ATEX sertifikasyonu olmayan üniteler asla patlayıcı atmosferlerde (Ex-proof gerektiren alanlar) kullanılmamalıdır.
• İşletmeye Alma ve Kalibrasyon: İlk çalıştırmadan önce mutlaka dişli yağı (gear oil) dolumu yapılmalı ve hidrolik sistemdeki hava tahliye edilmelidir (bleeding). Fabrika test koşulları saha koşullarıyla (yoğunluk, sıcaklık, boru çapı) eşleşmeyeceği için, pompanın yerinde kalibre edilmesi ve strok ayarının yeniden düzenlenmesi (readjustment) zorunludur.

Öngörülebilir Hatalı Uygulamalar (Foreseeable Misuse)

• Hat Karışıklığı: Emme ve basma hatlarının ters bağlanması.
• Vida Hasarları: Bağlantı dişlerinin aşırı sıkılması (over-tightening) sonucu oluşan mekanik deformasyon.
• Kuru Çalıştırma: Dişli yağı doldurulmadan pompanın devreye alınması.
• Kapalı Valf Operasyonu: Emme veya basma hattındaki kesme valfleri kapalıyken pompanın başlatılması.

6. Güvenlik Standartları ve Risk Yönetimi

Yüksek basınçlı akışkan transferi, personelin korunması için sıkı protokoller gerektirir:

• Otomatik Başlama Riski: Güç bağlantısı yapıldığında sistemde kalan basınçlı medyanın kontrolsüz püskürme tehlikesine karşı tüm hatlar ve sızdırmazlıklar kontrol edilmelidir.
• Kimyasal ve Termal Riskler: Korozif veya yüksek sıcaklıktaki medyaya karşı bakım öncesi sistem nötr bir sıvı (örn. su) ile durulanmalı ve basınç tamamen tahliye edilmelidir.
• ATEX Uyumluluğu: Yanıcı toz veya gaz içeren alanlarda yalnızca uygun sertifikalı modeller kullanılmalı, standart modellerden kaçınılmalıdır.

Zorunlu Kişisel Koruyucu Ekipmanlar (KKD):

• Kimyasal dirençli koruyucu gözlük.
• Akışkan karakteristiğine uygun koruyucu eldiven.
• Tam vücut korumalı endüstriyel kıyafet.

7. Bakım, Yedek Parça ve Operasyonel Ömür

Düzenli bakım, beklenmedik duruş maliyetlerini (downtime) minimize eder. Özellikle ağır hizmet tipi sistemlerde kullanılan yedek parçaların patentli malzemelerden üretilmiş olması, endüstri lideri bir aşınma ömrü performansı sağlar.

Mühendislik Bakım Kontrol Listesi:

1. Diyafram ve Conta Değişimi: Yorulma belirtileri izlenmeli, sızıntı tespit edilmeden periyodik değişim yapılmalıdır.
2. Valf Temizliği: Özellikle süspansiyon transferinde valf yataklarındaki tortular temizlenmeli, aşınan bilyalar değiştirilmelidir.
3. Yağ Yönetimi: Dişli yağı seviyesi ve kontaminasyon durumu kontrol edilmelidir; yağın dozaj medyası ile temas etmesi önlenmelidir.
4. Orijinal Parça Kullanımı: Garanti şartlarının korunması ve metalurjik uyum için yalnızca orijinal ekipman üreticisi (OEM) parçaları kullanılmalıdır.

8. Sonuç: Mühendislik Değerlendirmesi

Piston diyaframlı pompalar, modern endüstriyel proseslerin en zorlu aşamalarında (yüksek basınç, aşındırıcı çamur, hassas dozajlama) vazgeçilmez bir çözüm ortağıdır. Yapılan teknik analiz sonucunda şu kritik çıkarımlar elde edilmiştir:

• Operasyonel Üstünlük: Krank mili tahrikli sistemler ve çift etkili (ZPM) mekanizmalar, geleneksel pompaların yetersiz kaldığı 2000m+(TDH) basma yüksekliklerinde rakipsiz performans sunar.
• Düşük Yaşam Döngüsü Maliyeti: Patentli aşınma malzemeleri ve modüler tasarım, uzun vadeli operasyonlarda bakım maliyetlerini ve parça stok yükünü minimize ederek en düşük TCO değerini sağlar.
• Proses Güvenliği: Sızdırmaz diyafram yapısı ve entegre emniyet sistemleri, hem personeli hem de çevreyi koruyarak işletme risklerini yönetilebilir kılar.
