Gaz Klor Uygulamalarında Basınçlı Sistem Neden Hala Kullanılıyor?

Bu yazı dizinin 2. bölümüdür. 1. bölüm: Klorun Fiziksel Doğasını Anlamak

Eski teknoloji, ucuz olduğu için bugün de halen kullanılıyor. Basınçlı klor sistemi tam olarak ölümcül olabilir ama ucuz diye tercih edilebilir. Vakum sisteminin neden daha pahalı olduğunu — ve bu pahalılığın hayatı nasıl kurtarabilecek bir fark olduğunu — anlamak için, basit ama temel bir mühendislik prensibine dalalım.

Mekanik güvenlikte bir kural vardır: "Fail-Safe Sistem". Yani sistem arızalandığında, sonuç güvenli olmalı. Basınçlı klor sistemi fail-safe değildir. Vakum sistemi ise tamamen fail-safe'dir. Bu fark, bazen hayat ve ölüm arasındaki hassas çizgidir.

Makale 1'de klorun fiziksel doğasını öğrendik. Şimdi bu canavar nasıl kontrol altında tutulur? Cevap: tasarımda yaptığınız seçim.

1. BASINÇLI SİSTEM: GÜVEN YANILGISI

Basınçlı klor sisteminin mantığı sezgisel görünür: "Klor gazını yüksek basınç ile itmeliyiz, böylece akış sağlarız."

Uygulamada şöyle işler:

1. Klor tankından çıkan gaz, basınç düşürücü vana (pressure reducer) üzerinden yüksek basınçta (tipik olarak 50–100 psig / 3.5–7 bar) iletim hatlarına gönderilir.
2. Gaz, dozaj cihazında kontrol edilen bir sızıntı noktasından geçer.
3. Su ile karışarak klor çözeltisini oluşturur.

Sorun şu: Sistemde bir boru çatlaması, bir vana kaçağı veya bir bağlantı kopması meydana geldiğinde, ne olur?

Klor gazı, basınç tarafından itildiği için, sızıntı noktasında hızla çevreye yayılır. Basınç devam ettiği sürece, gaz depolanmış enerji gibi dışarı akışını sürdürür. Sızıntı alanından 50 metre uzakta halen yüksek konsantrasyonlarda klor bulunabilir. Operatör, sızıntıyı tespiti ile kontrol altına alma arasında kritik bir zaman farkı yaşar.

Tarihsel olarak, çoğu klor kazası basınçlı sistemlerde meydana geldi. 1994 yılında Louisiana'da bir petrokimya tesisinin klor sızıntısı, basınçlı hattan kaynaklandı. 10 kişi öldü, çevredeki bölge günler boyu kullanılamaz hale geldi.

Bu durum, endüstri standartlarını değiştirdi. "Vakumlu sistemi tercih edeceksin, ya da neden basınçlı sistemi seçtiğini çok iyi açıklayacaksın" haline geldi.

2. VAKUMLU SİSTEM: FAIL-SAFE MANTIĞI

Vakumlu sistemin prensibi tamamen farklıdır: "Klorun akışını basınç ile değil, vakum (negatif basınç) ile sağlarız."

Bu tasarımda temel avantaj:

Eğer sistemde bir sızıntı meydana gelirse, dışarıya klor çıkmaz. Aksine, dışarıdaki hava sistemin içine girer.

Bu, kaskadlı bir güvenlik etkisi yaratır:

1. Hava girer → sistem basıncı düşer
2. Basınç düştüğü anda → vakum regülatörün diyafrağı kapanır
3. Klor gazı akışı ANINDA kesilir
4. Çevreye hiçbir klor yayılmaz

Basınçlı sistemde sızıntı = gaz yayılma. Vakumlu sistemde sızıntı = hava girişi = sistem kapatılması.

Bu iki durum arasında fark, çok farklı mühendislik kararlarına yol açar.

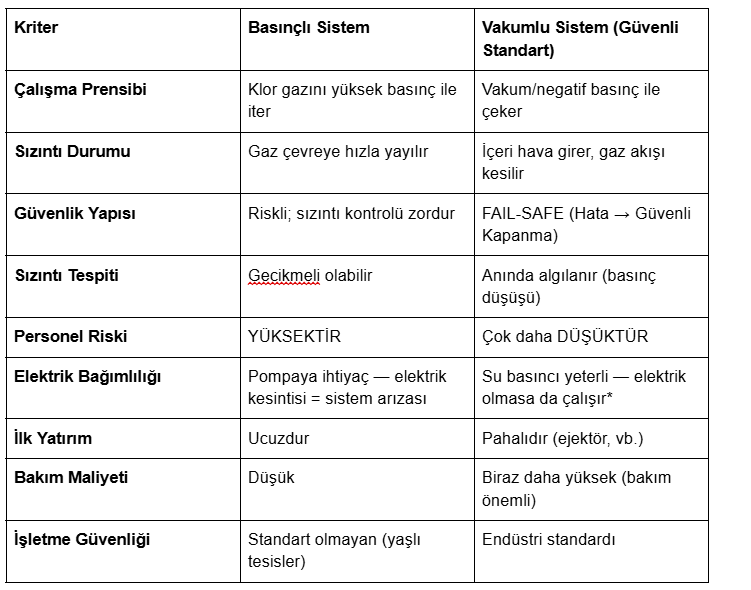

3. KARŞILAŞTIRMA: BASINTILI vs. VAKUMLU

*Elektrik olmasa bile su basıncı varsa sistem çalışır — bu da kendi içinde bir güvenlik avantajıdır.

4. VENTURİ ETKİSİ: FİZİĞİN GÜCÜ

Vakumlu sistemin motoru, basit bir fizik kanununa dayanır: Bernoulli Prensibi. Hızlanan akışkan (su), basıncın düşmesine neden olur.

Vakumlu klor sisteminde, bu prensip şöyle uygulanır:

Enjektör (Ejektor) Cihazı:

Ejektör, elektrik motorsuz bir pompadır. İçinde, yüksek basınçlı su akan bir nozzle (dar çıkış) bulunur.

1. İtici Su Girişi: Yüksek basınçlı su (tipik olarak 3–5 bar) enjektöre girer.
2. Daralan Nozzle (Venturi): Su, daralan bir bölgeden geçerek hızlanır. Hız arttıkça basınç düşer.
3. Vakum Oluşumu: Nozulun çıkışında muazzam bir vakum oluşur.
4. Klor Emilmesi: Bu vakum, vakum hattındaki klor gazını güçlü bir şekilde çeker.
5. Piston Etkisi (Piston Effect): Daralan nozuldan çıkan hızlı su damlacıkları, enjektörün difüzör bölgesinde birer "piston" gibi hareket eder. Bu pistonlar, önlerindeki gazı iterken, arkalarında boşluk (vakuum) bırakırlar. Bu mekanizmayla klor gazı sürüklenerek (entrainment) içeri çekilir.
6. Klor Çözeltisi Oluşumu: Gaz klor, su damlacıkları içinde hızla karışarak, dozaj noktasına gidecek "klor çözeltisi" (Cl₂ + H₂O) haline dönüşür.

Bu sistem neden güzeldir?

• Elektrik motoru yok → elektrik kesintisinde bile çalışır
• Hareket eden parça olmayan bir tasarım → az bakım, düşük hata oranı
• Su basıncı yeterli olduğu sürece sistem çalışır

Bu sistem neden daha pahalı?

Ejektör, yüksek basınçlı su pompası gerektirir. Basınçlı sistemde bu pompa opsiyoneldir; vakumlu sistemde zorunludur. Ek maliyetin çoğu bu pompadan gelir.

5. VAKUM REGULATÖRÜ: KLORUN AKILLI KAPISI

Klor tankının üzerine doğrudan monte edilen vakum regülatörü, çok küçük görünen ama kritik bir cihazıdır. Bu cihaz, tüm güvenliği yöneten "akıllı kapı" gibi davranır.

İç Mekanizması:

Vakum regülatörü iki ana parçadan oluşur:

1. Diyafram (Sensör): Ejektörden gelen vakumu hisseden ince bir metalik zar. Sadece yeterli vakuum varsa diyafram hareket eder.

1. Yay (Emniyet Kilidi): Sistemin varsayılan hali KAPATILIDIR. Yayın gücü, klorun tüpten çıkışını engeller.

Çalışma Döngüsü:

NORMAL İŞLETME:

Ejektör çalışıyor → Vakuum oluşuyor

↓

Diyafram vakumu hissediyor → Hareket ediyor

↓

Yay gevşiyor → Gaz çıkışına izin veriyor

↓

Klor gazı regülatörden enjektöre akıyor

↓

Sistem işletilmeye devam ediyor

ARIZA DÜRÜMLESİ:

Hat kopması veya vana kaçağı

↓

Vakum kaybolması

↓

Diyafram geri çekilmesi

↓

Yay sıkılaşarak gaz çıkışını bloke etmesi

↓

Klor akışı ANINDA durması

↓

SİSTEM KENDİ KENDİNE KAPATILIYOR

Kritik Özellik:

Vakum regülatörü, elektrik olmadan çalışır. Basınç farkları, mekanik olarak diyaframı harekete geçirir. Bu, "bağımsız bir koruma sistemi" anlamına gelir.

Teknik Spesifikasyonlar:

• Basınç Göstergesi: Tüpün içindeki güncel basıncı göstererek stok durumunu izlemenizi sağlar
• Kapasite Kontrolü: Diyaframın hareketi ile gaz akışını hassas şekilde kontrol eder
• Responsive: Vakum değişimine 0.5 saniyenin altında tepki verir

6. ÇEKVALFİN HAYAT KURTARAN GÖREVİ

Vakumlu sistemde, en kritik tek bileşen çekvalf (non-return valve / one-way check valve) olduğunu biliyor musunuz?

Çekvalf, regülatör ile enjektör arasında bulunur. Görevi basit: Suyun vakum hattına geri akmasını engellemek.

Neden bu kadar kritik?

Eğer çekvalf arızalanırsa ve su vakum hattına geri dönüş:

1. Kuru klor → Nemli klora dönüşür
2. Nemli klor = HCl + HOCl asitleri oluşturur
3. Bu asitler, tüm metal aksamı dakikalar içinde eritir
4. Sistem felakete uğrar

Gerçek senaryo:

Bir tesisin operatörü, çekvalf sızıntısını göz ardı etti. "Hafif sızıntı, çalışmaya devam ederiz" düşüncesiyle. Bir hafta sonra, vakum hattında "klor tereyağı" (yeşilimsi, yapışkan tortu) birikti. Regülatörün milimetrik hassas deliği tıkandı. Sistem çöktü. Acil tamir 3 gün sürdü ve tesisin tamamı bu süre içinde açıldı.

O yüzden çekvalf, haftalık kontrol listesinin başında yer almalıdır.

7. KLORUN SİLİNDİRDEN SUYA YOLCULUĞU

Şimdi bütün sistemi bir yolculuk olarak görelim:

KLOR YOLCULUĞU:

Klor Tüpü (Basınç: Sıvı klorun sıcaklığına bağlı)

↓

Vakum Regülatörü (Basınç indirgenir, kontrol edilir)

↓

Vakum Hattı (PVC veya PE boru — hafif, esnek)

↓

Çekvalf (Su geri akmasını engeller)

↓

Enjektör (Venturi etkisi + Piston etkisi)

↓

Klor Çözeltisi (Cl₂ + H₂O karışımı)

↓

Dozaj Noktasına (Kontrol edilen konsantrasyonda)

Her adım, öncekine bağımlıdır. Bir halkası kırılırsa sistem arızalanır.

Kritik Teknik Not: Sıcaklık ve Korozyon

Kuru klor gazı, normal ortam sıcaklığında metal aksamlara zarar vermez. Ancak:

• Klor, 100°C üzerinde çeliğe hızla tepki gösterebilir
• Bir borudaki sıcaklık artışı (güneş ışığı, yakın ısı kaynağı) kloru sıvılaştırabilir
• Sıvılaşan klor, hat içinde "sıkışabilir" (slugging / liquid carryover) — bu sistem arızasına neden olur

Bu nedenle:

✓ Vakum hatları açık havada, güneşten korunmalı ✓ Hatlar, gerekirse (uzun mesafeler) ısıtıcı bantlarla donanmalı ✓ Depolama odası sıcaklığı, operasyon odası sıcaklığından 5°C daha düşük olmalı (sıvılaşmayı önlemek için)

8. UYGULAMANIN GERÇEKLERİ: NEDEN HALEN BASINTILI SİSTEM VARDIR?

Şu soru doğal olarak ortaya çıkar: "Vakumlu sistem bu kadar güvenli ise, neden halen basınçlı sistemler kullanılıyor?"

Cevaplar ekonomik ve tarihseldir:

1. Maliyet: Eski bir tesiste basınçlı sistemi vakumlu sisteme dönüştürmek, 50,000–200,000 USD'ye mal olabilir. Gelişmekte olan ülkelerde bu, tesisler için tolere edilemez bir yatırım.

2. Küçük Kapasiteler: Çok az klor kullanan klinik veya küçük arıtma tesislerinde, vakumlu sistemin elektrik ve su maliyeti, basit bir basınçlı sisteminkinden daha yüksek olabilir.

3. Mevzuat Farkları: Bazı ülkelerde (Latin Amerika, Doğu Avrupa), mevzuat basınçlı sistemlere hala izin vermektedir — çünkü bu standartlar yavaş güncellenir.

4. Operatör Alışkanlığı: Eski operatörler basınçlı sistemi biliyor ve "çalışıyor" görünüyor. Değişim, eğitim ve risk gerektiriyor.

Ancak: Yeni inşa edilen tesisler, neredeyse tamamen vakumlu sisteme geçmiştir. FDA (ABD), EPA (Çevre), ve uluslararası su yönetim kurumları, vakumlu sistemi tercih etmektedir.

9. SONUÇ: TASARIMDAKİ BİR SEÇİM, HAYATLA İLGİLİ

Vakumlu sistem ile basınçlı sistem arasındaki fark, sadece teknoloji değildir. Bu, "güvenlik tasarımına ne kadar önem veriyorsun?" sorusunun yanıtıdır.

Basınçlı sistem: Ucuz, bilinenmiş, "çalışıyor" Vakumlu sistem: Pahalı, fail-safe, "güvenli"

Makale 1'de öğrendiğimiz klor, fiziksel olarak 457 kat hacimsel genleşme potansiyeline sahip. Bunu kontrol altında tutmak için, tasarımda en küçük detaydan (çekvalf) en büyük prensiplerine (fail-safe) kadar her şey önemlidir.

Sonraki makalede, bu maddeyi sıcaklıkla ne yaparsın? sorusuna girip, "gizli bomba" senaryolarını açıklayacağız: genleşme odaları, eriyebilir tapalar, rüptür diskler ve hidrostatik parçalanmanın mühendislik çözümleri.

Dizinin devamı: Sıcaklık Artsaydı Tank Patlar mıydı? Evet, İşte Nedeni
