Endüstriyel Borulama Sistemlerinde Statik Mikser Entegrasyonu

Hidrolik Stabilite ve Tasarım Rehberi

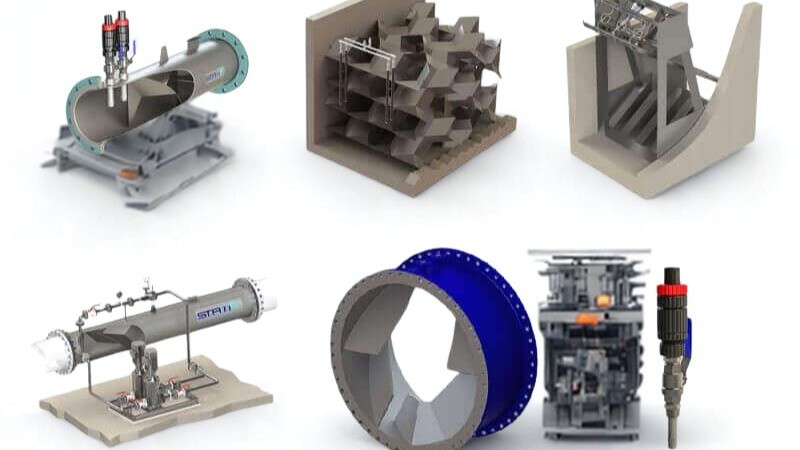

1. Giriş: Modern Proseslerde Statik Mikserlerin Stratejik Rolü

Endüstriyel proses tesislerinde akışkan homojenizasyonu, ürün spesifikasyonlarının korunması ve reaksiyon verimliliği açısından kritik bir parametredir. Statik mikserler, hareketli parça içermeyen yapısal tasarımlarıyla operasyonel mükemmellik (OPEX) hedeflerine doğrudan katkı sağlayan, yüksek güvenilirlikli bileşenlerdir. Bir borulama uzmanı perspektifinden bakıldığında, bu ekipmanların mekanik kararlılığı, döner ekipmanlardaki aşınma ve arıza risklerini ortadan kaldırarak bakım periyotlarını minimize eder. Ancak, statik mikserlerin "tak ve çalıştır" basitliğinde görülmesi büyük bir mühendislik hatasıdır; zira bu ünitelerin performansı, entegre edildikleri borulama sisteminin hidrolik rejimiyle ayrılmaz bir bütündür. Doğru mühendislik kararlarıyla yapılandırılmamış bir entegrasyon, yalnızca düşük karıştırma verimine değil, aynı zamanda hatalı ürün gruplarına ve maliyetli sistem duruşlarına yol açar.

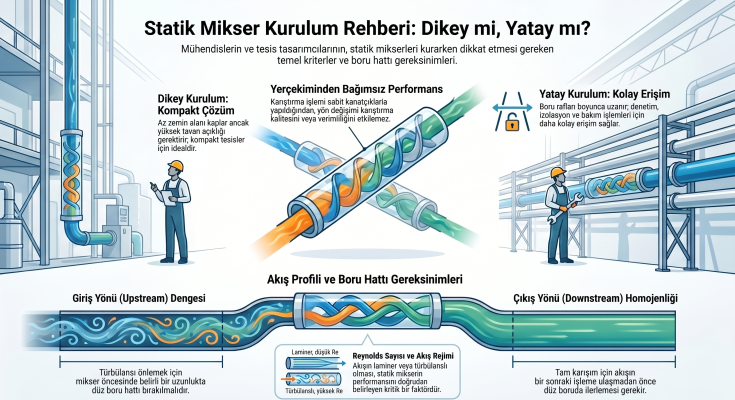

2. Kurulum Esnekliği ve Oryantasyon Analizi

Statik mikserler, tasarımcılara dikey, yatay veya açılı kurulum imkanı sunan üstün bir oryantasyon esnekliğine sahiptir. Bu esneklik, tesis layout çalışmalarında borulama rotalarının optimizasyonu için stratejik bir avantaj sağlar.

Oryantasyon Bağımsızlığı ve Karıştırma Mekanizması

Mikser performansının yerçekimi etkisinden bağımsız olmasının temelinde, akışkanın iç elemanlar tarafından maruz bırakıldığı üç temel mekanik işlem yatar:

• Bölünme (Splitting): Akışın geometrik kanallar aracılığıyla sürekli alt akımlara ayrılması.
• Döndürme (Rotation): Akışkanın radyal yönde ivmelendirilerek merkezkaç kuvvetiyle yer değiştirmesi.
• Yeniden Birleşme (Recombination): Katmanların yeni kombinasyonlarla bir araya getirilerek homojenliğin sağlanması.

Bu mekanik süreçler, akışın yönünden bağımsız olarak aynı hassasiyetle gerçekleşir. Bu nedenle, kurulum oryantasyonu kararı hidrolik verimlilikten ziyade tesisin fiziksel kısıtlamalarına göre verilmelidir.

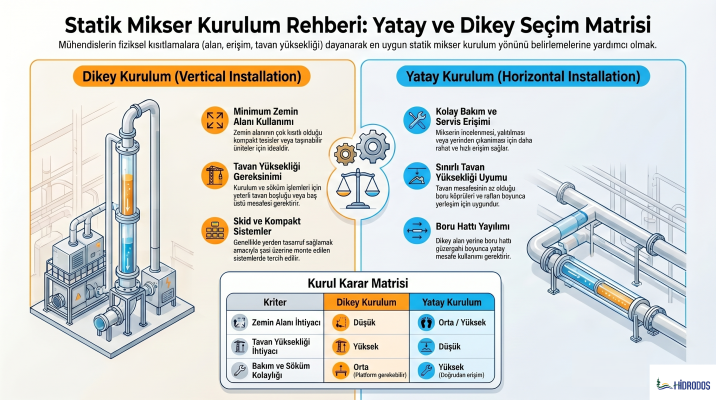

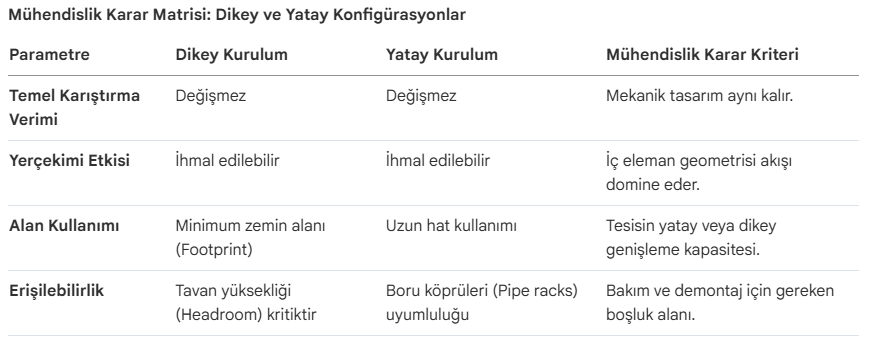

Mühendislik Karar Matrisi: Dikey ve Yatay Konfigürasyonlar

3. Alan Yönetimi ve Bakım Erişilebilirliği Kritikleri

Tesis tasarımı aşamasında alan kısıtlamaları, borulama uzmanının mikser yerleşimini dikte eden en sert parametrelerdir. Ekipmanın konumu, P&ID üzerindeki fonksiyonel yerinden öte, tesisin ömrü boyunca sürecek olan servis ve izolasyon gereksinimlerini karşılamalıdır.

Konfigürasyon Değerlendirmesi:

• Dikey Kurulumlar: Kompakt tesis odaları ve skid (şasi) üstü sistemlerde zemin alanından tasarruf etmek için tercih edilmelidir. Ancak, elemanların yukarı doğru çekilmesi için yeterli tavan boşluğu (clearance) bırakılması elzemdir.
• Yatay Kurulumlar: Tavan yüksekliğinin sınırlı olduğu veya boru köprüleri üzerinden geçen uzun hatlarda operasyonel kolaylık sağlar. Zemin seviyesine yakın tasarımlar; muayene, izolasyon ceketlerinin montajı ve hat temizliği süreçlerinde zaman kazandırır.

Operasyonel Müdahale Alanı: Her iki senaryoda da güvenli çalışma alanı (safety clearance) tasarımı için aşağıdaki liste kontrol edilmelidir:

• Mikser iç elemanlarının (internal elements) periyodik temizliği için gerekli olan "ekstraksiyon mesafesi".
• Flaşlı bağlantılar veya rakorlar için anahtar kullanım alanı.
• Yalıtım ceketlerinin kalınlığına bağlı olarak çevre ekipmanlarla olan net mesafe.

4. Hidrolik Stabilite ve Akış Profili Gereksinimleri

Bir statik mikserin başarısı, cihazın giriş ve çıkışındaki hidrolik koşulların kalitesine göbekten bağlıdır. Stabilize olmamış bir akış profiliyle beslenen bir mikser, tasarım kapasitesinin çok altında performans göstererek proses bütünlüğünü riske atar.

Giriş (Upstream) Hattı Analizi: Bozucu Etkilerin Yönetimi

Mikser öncesinde yer alan dirsekler, valfler, pompalar, redüksiyonlar (reducers) veya boru oryantasyonundaki ani değişimler, akışta düzensiz hız profilleri, türbülans ve tehlikeli girdaplı akışlar (swirl/secondary flows) yaratır.

• Zorunluluk: Akışın tam olarak gelişmesi ve lineer hız profiline ulaşması için mikser girişinde belirli bir "düz boru mesafesi" bırakılması imperatiftir.
• Risk: Bu mesafenin ihmal edilmesi, mikser iç elemanlarının akışkanla üniform olmayan şekilde karşılaşmasına ve sonucunda yetersiz karışım nedeniyle ürün reddine (batch rejection) yol açar.

Çıkış (Downstream) Hattı Analizi: Homojenizasyonun Tamamlanması

Mikserden çıkan akışın tam anlamıyla homojen bir yapıya kavuşması için çıkış hattı tasarımı da en az giriş kadar kritiktir.

• Özellikle analizörler, reaksiyon bölgeleri veya ısı değiştiriciler gibi hassas birimlerden önce tanımlanmış bir düz boru mesafesi sağlanmalıdır.
• Yetersiz çıkış mesafesi, mikser doğru seçilmiş olsa dahi, ölçüm noktalarında yanıltıcı verilere (stratification) sebep olur.

5. Akış Rejimi ve Performans Parametreleri

Proses tasarımı sırasında Reynolds sayısı ve izin verilen maksimum basınç kaybı (pressure budget), mikser geometrisini belirleyen anahtar değişkenlerdir.

Reynolds Sayısı ve Rejim Belirleme

Reynolds sayısı, akışın laminer mi yoksa türbülanslı mı olduğunu belirleyerek mikserin iç mimarisini dikte eder:

• Laminer Akış: Viskoz akışkanlarda katmanlar arası transferi zorlayan özel geometriler gerektirir.
• Türbülanslı Akış: Yüksek enerjili dağılımı optimize eden ve basınç kaybını minimize eden yapılar seçilmelidir. Statiflo çözümleri, her iki rejim için özelleştirilmiş eleman geometrileri sunarak performans sapmalarını engeller.

Basınç Düşüşü (Pressure Drop) Yönetimi

Sistemin genel basınç bütçesi, mikserin oluşturacağı direnci karşılayabilmelidir. Tasarım aşamasında, izin verilen maksimum basınç kaybı sınırı içinde kalarak en yüksek karıştırma verimini (CoV) veren konfigürasyon seçilmelidir. Yanlış bir seçim, pompa kavitasyonuna veya sistem kapasitesinin düşmesine neden olabilir.

6. Sonuç ve Mühendislik Uygulama Kontrol Listesi

Statik mikser entegrasyonu, ekipman yerleşiminden ziyade bir hidrolik stabilite mühendisliğidir. Tesis yerleşim kısıtlamaları oryantasyonu belirlerken, giriş ve çıkış hattı gereksinimleri prosesin başarısını mühürler. Statiflo’nun sunduğu geniş gövde ve eleman opsiyonları, en zorlu hidrolik kısıtlarda dahi optimize edilmiş çözümler üretilmesine olanak tanır.

Mühendislik Uygulama Kontrol Listesi

Piping tasarımının onaylanması için aşağıdaki maddelerin "Evet" olarak işaretlenmesi şarttır:

• [ ] Oryantasyon Doğrulaması: Tesis kısıtlamalarına göre optimum kurulum açısı (Yatay/Dikey) belirlendi ve yerleşim onaylandı mı?
• [ ] Upstream Stabilizasyonu: Giriş hattında dirsek, valf veya redüksiyon sonrası gerekli düz boru mesafesi (straight length) sağlandı mı?
• [ ] Girdap Analizi: Giriş hattındaki ikincil akışların (swirl) sönümlendiği kontrol edildi mi?
• [ ] Downstream Homojenizasyonu: Analizör veya reaktör öncesi karışımın tam stabil hale gelmesi için yeterli çıkış mesafesi bırakıldı mı?
• [ ] Akış Rejimi Uyumu: Reynolds sayısı analiz edilerek, mevcut rejim (laminer/türbülanslı) için doğru eleman geometrisi seçildi mi?
• [ ] Basınç Bütçesi Onayı: Mikserin yaratacağı basınç düşüşü, sistemin izin verilen maksimum basınç kaybı sınırları içinde mi?
• [ ] Servis Erişilebilirliği: Bakım ve eleman değişimi için gerekli olan açıklık mesafesi P&ID ve 3D model üzerinde doğrulandı mı?

Statiflo çözümleri, tesisinizin hidrolik karakteristiğine tam uyum sağlamak üzere Hidrodos mühendislik ekibimizle koordineli olarak yapılandırılmalıdır.
