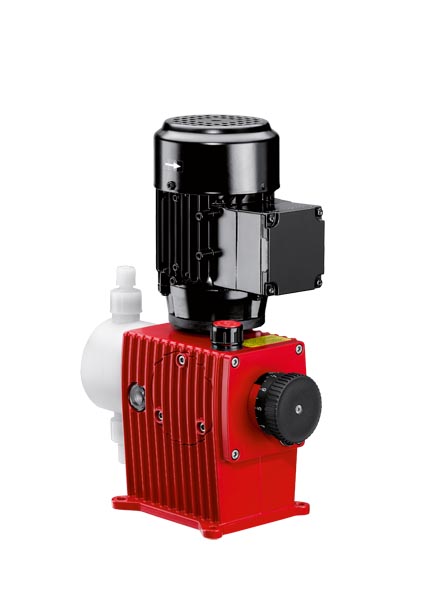

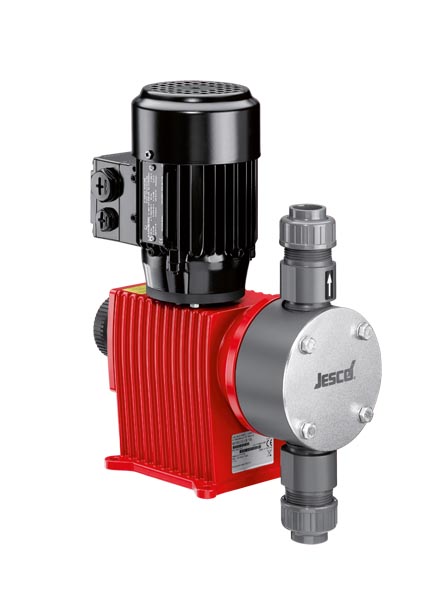

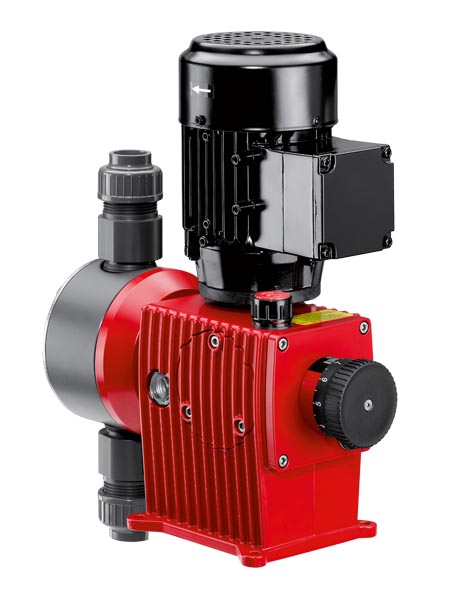

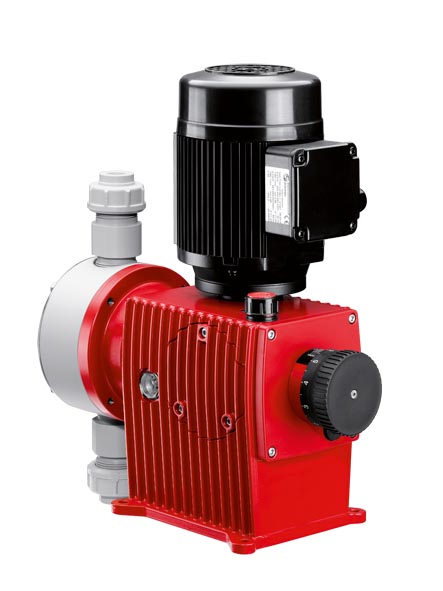

     Dozaj Pompası MEMDOS LB

Ürün Kodu : MEMDOS LB
Üretici : Jesco
Ürün Özellikleri
4-1020 l/saat, maks 16 bar basınçta çalışabilen mekanik diyaframlı dozaj pompaları (ATEX ve ATE versiyonları mevcut)
        Detaylar


Detaylar

MEMDOS LB serisi kontrol sistemleri ya da kontrol çevrimine entegre edilmesi gerekli ise kullanılabilir. Sürücü manuel ya da otomatik olarak kapasiteyi ayarlayabilir. Asit, kireç, koagülant ve flokülant dozajında kesin ve güvenilirdir. Dozaj kapasitesini strok boyu ile mekanik olarak ya da 3ph motorun hızını frekans konvertörü ile ayarlayabilir. Opsiyonel olarak çift difyaframlı olarak dizayn edilebilir.

  • Kapasite Aralığı:  4 - 1020 l/h, maks. 16 bar
  • Güç Girişi:  230/400 V AC, ± 10%, 50 Hz (standart motor)
  • Diğer tip modeller de kullanılabilir.
  • Agresif sıvılar için uygundur.
  • Malzemeler: PVC; PP; PVDF ve paslanmaz çelik
  • Pompa ve aksesuarlarda sıvıya uygundur.
  • Mikrometre kolu ile strok boyu %0-100 arasında ayarlanabilir.
  • ATEX versiyonları mevcuttur. (Zone 1 ve Zone 2 )
  • Çift diyaframlı yapı opsiyoneldir.
  • Kapasite ayarı otomatik olarak servomotor (ATE) aracılığı ile yapılabilir.
  • Frekans konvertörü ile kullanılabilir.



MEMDOS LB   4 4-HP 10 10-HP 20 20-HP 35 60 80 150
Maks. Basınçtaki Kapasitesi (50 Hz) litre/saat 4.0 8.4 14.0 24.0 22.0 36.0 36.0 63.0 90.0 156.0
Maks. Basınçtaki Kapasitesi (60 Hz) litre/saat 4.8 10.1 16.8 28.8 26.4 43.2 43.2 75.6 108.0 187.2
Maks. Basınç bar 12 16 12 16 12 16 10 5
Maks. Strok Frekansı (50 Hz) dk-1 26 72 120 72 120 72 120
Maks. Strok Frekansı (60 Hz) dk-1 31.2 86.4 144.0 86.4 144.0 86.4 144.0
Gazlaşmayan Medya için Emiş Kafası  mWS 9 8 7
Maks. Giriş Basıncı mbar 500
Strok Uzunluğu mm 7.5 10.0
Nominal Valf Genişliği   DN4 DN6 DN10
Voltaj    230 / 400 V (optional 115 V)
Koruma Sınıfı   IP55
İzolasyon Sınıfı   F
Ağırlık - PVC (motorsuz) kg 4.5 5.9
Ağırlık - PP  (motorsuz) kg 4.5 5.9
Ağırlık PVDF (motorsuz) kg 4.8 7.5
Ağıtlık Paslanmaz (motorsuz) kg 6.0 11.2
Motor Ağırlığı  (230 V - 1~) kg 4.1
Motor Ağırlığı  (120 V - 1~) kg 4.0
Motor Ağırlığı  (400 V - 3~) kg 3.5
Motor Ağırlığı  (400 V - 3~ basınç dayanımlı) kg 9.0
Motor Ağırlığı  (400 V - 3~ güvenliği arttırılmış) kg 4.1
Maks. Ortam Sıcaklığı  °C 5 - 45 (5 - 40 with PVC parts)
Maks. Sıvı Sıcaklığı °C 80 ( PVC parçalar 35; PP parçalar 60)

MEMDOS LB   110 160 210 260 310 400 510 760 1010
Maks. Basınçtaki Kapasitesi (50 Hz) litre/saat 114 144 210 264 294 390 504 744 1020
Maks. Basınçtaki Kapasitesi (60 Hz) litre/saat 136.8 172.8 252.0 316.8 352.8 468.0 604.8 892.8 1224.0
Maks. Basınç bar 10 8 6 4 3
Maks. Strok Frekansı (50 Hz) dk-1 96 120 96 120 96 120 53 76 107
Maks. Strok Frekansı (60 Hz) dk-1 115.2 144.0 115.2 144.0 115.2 144.0 63.6 91.2 128.4
Gazlaşmayan Medya için Emiş Kafası  mWS 7.0 6.0 4.5 1.0
Maks. Giriş Basıncı mbar 500
Strok Uzunluğu mm 10.0 12.5
Nominal Valf Genişliği   DN10 DN15 DN25
Voltaj    230 / 400 V (optional 115 V)
Koruma Sınıfı   IP 55
İzolasyon Sınıfı   F
Ağırlık - PVC (motorsuz) kg 9.0 9.8 11.5 13.6
Ağırlık - PP  (motorsuz) kg 9.0 9.8 11.5 13.6
Ağırlık PVDF (motorsuz) kg 9.6 10.7 13.0 16.2
Ağıtlık Paslanmaz (motorsuz) kg 14.3 17.4 23.2 36.0
Motor Ağırlığı  (230 V - 1~) kg 7.5 8.8 10.0
Motor Ağırlığı  (120 V - 1~) kg 6.4 10.5 10.5
Motor Ağırlığı  (400 V - 3~) kg 6.0 8.0 9.4
Motor Ağırlığı  (400 V - 3~ basınç dayanımlı) kg 19.0 26.0 26.0
Motor Ağırlığı  (400 V - 3~ güvenliği arttırılmış) kg 7.2 9.8 12.3
Maks. Ortam Sıcaklığı  °C 5 - 45 (5 - 40 with PVC parts)
Maks. Sıvı Sıcaklığı °C 80 ( PVC parçalar 35; PP parçalar 60)



MEMDOS LB Katalogu-ENG.pdf
